35FT 八边形钢杆受力计算书
这份是10.668 米八边形镀锌钢制路灯杆 / 信号杆的结构强度验算报告，由宜兴鸿鑫照明出具，用来证明这根钢杆在设计荷载下不会断、变形不超标，整体结论：合格(PASSED)。
一、基础杆子参数(先看懂杆子本身)
尺寸
总高度：10668mm(约 10.67m，行业俗称 35FT 杆)
埋地深度：1677mm，地面以上有效高度 8991mm
截面：正八边形钢杆，壁厚统一 3mm
顶端外径 127mm，底部埋地处外径 248mm，锥度 11.34mm/m(越往下越粗)
整根杆镀锌自重：165.46kg
钢材材质
屈服强度 355MPa，允许使用应力 355MPa，属于 Q355 类高强钢。
二、设计荷载(杆子要承受多大外力)
1. 水平侧向荷载(最关键，风 / 设备拉力)
设计水平载荷：500kgf，换算成力 H=4900N
荷载作用点：距离杆顶向下 500mm 位置(图里的 F_H 位置，d=500mm)
2. 竖向垂直荷载
杆顶部设备自重 165kgf，垂直压在杆身上。
安全系数基准：最小允许安全系数 1.05，低于这个就不合格。
三、第一大部分：强度应力验算(会不会被拉弯压断)
计算逻辑
水平力会让杆子产生弯曲弯矩，竖向重量产生轴向压应力，两者叠加算出杆身每一处的总应力，再和钢材强度对比，算出安全系数。
文档里一长串表格，是沿着杆身从杆顶(0mm)到杆底(10668mm)每隔一段取一个截面，逐个计算：
截面几何参数：外径、截面积、惯性矩、截面模量(衡量抗弯能力)
该截面的弯矩(kN・m)、轴向压力(kN)
叠加后的组合应力(MPa)
安全系数 Safety Ratio：材料强度 ÷ 实际应力，数值越大越安全
关键结果
杆身越靠近地面(埋地上口 GL 位置，8991mm 处)，弯矩越大、应力越高，安全系数最低：1.05
规范要求最小安全系数 1.05，刚好达标;全杆所有截面安全系数全部≥1.05，全部满足要求，标注 IN(合格)
结论：强度验算 PASSED，杆子不会发生屈服断裂。
四、第二大部分：挠度变形验算(会不会弯得太夸张)

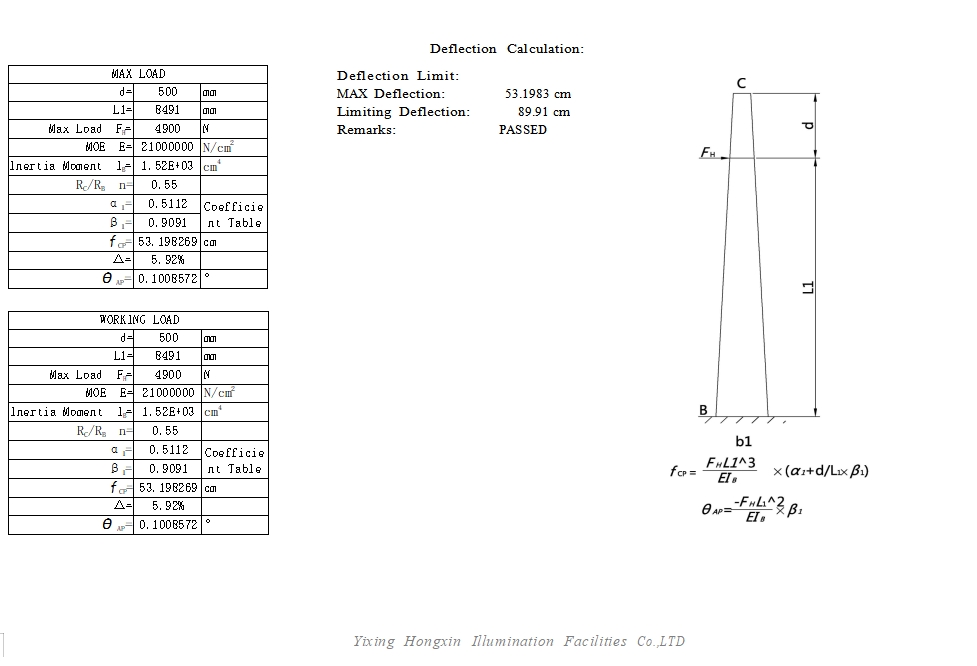

附图就是变形计算模型：底部 B 埋地固定，杆顶 C，水平力 F_H 作用在杆顶下 d=500mm 处，地面以上杆长 L1=8491mm。
输入参数
钢材弹性模量 E=210GPa(21000000 N/cm²)
地面处杆底截面惯性矩 Ib=1520 cm⁴
配套折减系数 α₁、β₁用于变截面锥形杆挠度修正
计算结果
最大顶端挠度 f_CP=53.20cm
规范允许极限挠度：89.91cm(杆有效高度的 1/10)
实际变形占限值比例△=5.92%，远小于允许值
杆顶偏转角 θ_AP=0.1009°，倾斜极小
结论
变形远未超标，挠度验算 PASSED。
五、整体总结这份文件是干嘛的
用途：产品结构力学验算报告，给客户、监理、设计院证明这根 10.67m 八边形钢杆，在 500kg 水平拉力 + 165kg 顶部竖向荷载下，强度、变形全部满足安全要求;
核心两块验算
应力强度：杆身各位置不会被拉断压弯，最低安全系数刚好卡在标准 1.05;
挠度变形：杆子顶端弯曲幅度很小，不会晃得超标;
最终结论：两项验算全部通过(PASSED)，该钢杆满足设计使用要求。
