一、核心组成与功能
电力构架是变电站、开关站等室外导线设备的主要支撑结构，由钢杆、横担、法兰盘等构件组成。其核心功能包括：
- 支撑固定设备：为变压器、断路器等电力设备提供稳固支撑，防止外力损坏。
- 保障安全运行：通过防腐、防锈设计延长设备寿命，提高电力系统可靠性。
- 优化电网管理：实现分层分区调度，降低系统复杂性，提升运行效率。
二、电力钢杆的技术特性
1、材料与工艺
采用Q235、Q345等低合金高强度结构钢，经热浸镀锌或热喷锌防腐处理，镀锌层厚度≥86μm，耐腐蚀寿命超20年。
结构形式包括圆形或多边形钢管，通过法兰盘或插接式连接，螺栓等级达8.8级以上，确保连接稳定性。
2、性能优势
占地面积小：仅为自立式铁塔的1/3，适应城市中心区等土地资源紧张场景。
安装便捷：整体插接或法兰连接工艺，施工效率较传统铁塔提升5-6倍，每日可架设约10基。
抗灾能力强：结构紧凑，顶部尺寸小，空中线路走廊需求低，抗风能力达12级台风标准。
防盗性能优：整体结构杜绝部件丢失，降低事故隐患。
3、设计规范
符合《中华人民共和国电力行业标准(DL/T646-2012)》，结构有效使用期50年以上。
塔柱采用正三角形布置，节约钢材，跟开小，占地面积小，选址便利。
三、典型应用场景
1、城市电网改造
替代传统水泥杆，解决城市景观道路对美观性的要求，如北京CBD区域采用15米电力钢杆，顶部尺寸缩小40%，空中走廊需求降低30%。
河北衡水某220kV变电站采用钢杆构架，节约土地资源25%，施工周期缩短至15天。
2、高压输电线路
110kV-500kV线路中，钢杆构架可承载双回路或多回路组合，如山东某500kV线路采用四管塔构架，释放土地面积约60%。
江苏某220kV线路采用钢杆跨越长江，杆高80米，单基重量达50吨，通过灌注桩基础(桩深15米)确保稳定性。

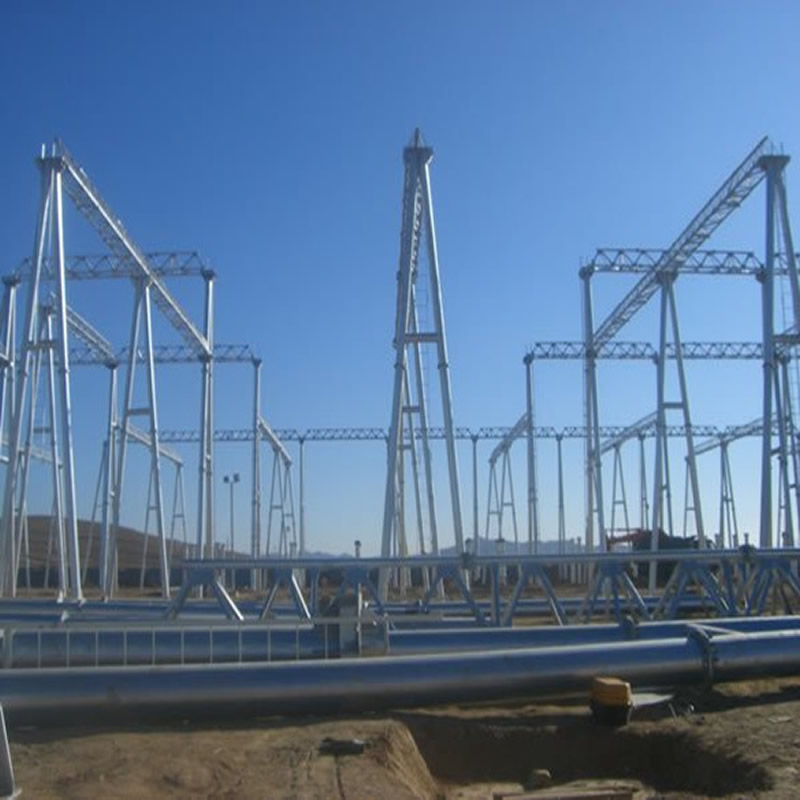

鸿鑫500kv变电站构架施工案例
3、特殊环境适应
化工区或盐雾环境采用环氧富锌底漆+聚氨酯面漆防腐，如上海化工区线路钢杆构架寿命延长至30年。
地震区采用Q420高强度钢，屈服强度达420MPa，满足8级抗震要求。
